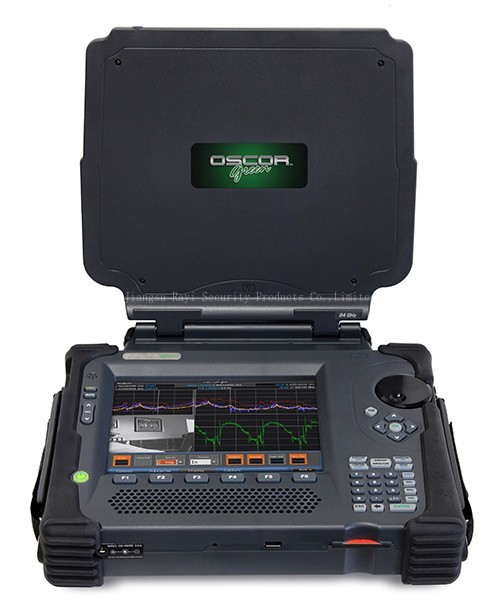

REI OSCOR Green 24ghz全频谱分析仪

设备特点

l 综合OPC软件的特点，集成Waterfall（信号水幕显示）,可对长时间信号搜集进行记录并显示出相应频点

l 信号强度显示，确保信号的准确定位

l 8.4寸全触摸屏、丰富的信息显示帮助用户轻松操作

l 触摸屏画中画功能，可以对视频信号进行截获和显示

l 配多功能探头，可对红外、低频、载波、同轴电缆等信号传输方式进行准备探测

l 可外接外围USB设备（鼠标、键盘、U盘存储）

l 可外接CF存储卡，便于存储的信号信息导入导出,标配8G

技术参数

RF系统频率：8GHz型号=50KHz，24GHz型号=50KHz-24GHz显示平均噪声级（DANL）（25kHz分辨率带宽）

无前置放大器：24GHz/second

前置放大器：DC-8GHz=10Db

衰减：DC‐24GHz = 0dB，‐10dB，‐20dB，‐30dB

动态范围：

最小/最大范围：90dB

SFDR：80dB

音频系统：

解调类型：AM，FM

滤波器大小：800 kHz，200kHz，12.5kHz，6.25 kHz，2kHz

副载波滤波器：6.25 kHz，12.5 kHz，200 kHz

耳机输出：（包括低泄漏耳机）

内置扬声器

视频系统

格式：NTSC，PAL，SECAM

解调：AM,FM

滤波器大小: 12.75 MHz，6.375 MHz

副载波滤波器：6.25 kHz，12.5 kHz，200 kH天线系统

内置自动切换天线系统：

频率：8GHz Model = 100kHz - 8GHz，24GHz Model = 100kHz - 24GHz

DA‐8000定向电线：

频率：1.5 GHz-8GHz

输入/输出

Aux RF输入：50kHz to 8GHz

IF 输出：75MHz @ 30MHz BW

基带输出：DC-6MHz

扩展：MPP的Aux控制端口

用户界面

集成触摸屏，带有“8.4“显示器

虚拟按键和光学旋转式编码器

USB 端口（A 型）：用于外围设备（键盘，鼠标）

电源

自带通用电源：100‐240VAC，50‐60Hz

可拆卸电池：可充电锂离子电池，续航时间为2‐3小时

外部存储功能

袖珍型闪存（CF）插槽

USB‐A 端口

机械参数

尺寸：11.5 in x 13.2 in x 3.0 in（29.2 cm x 33.5 cm x 7.6 cm）

重量（含电池）：9.6磅（4.4 kg）

机箱尺寸：5.5 in x 14.9 in x 19.5 in（14 cm x 37.8cm x 49.5cm）

负载机箱重量：21.0 磅（9.5kg）

运行温度：0℃到+50℃
